UML类图关系介绍

发表于：
字数： 1211 阅读：≈ 3分钟
总结摘要
UML类图关系介绍

UML——Unified modeling language (统一建模语言)

是一种用于软件系统分析和设计的语言工具。

类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。

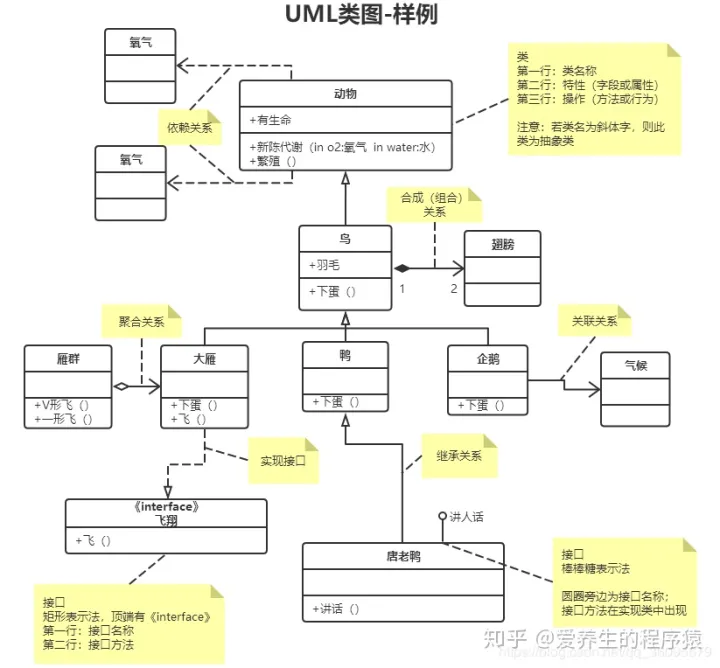

类图图示规则

  1. 类图中用矩形框表示，矩形框分为三层：第一层是类名字。第二层是类的成员变量；第三层是类的方法。
  2. 抽象类的类名以及抽象方法的名字都用斜体字表示。
  3. 接口的名称使用 «interface»表示。

普通类类图示例

1
2
3
4
5
6
7
8

public class Employee {
  private String name;
  private int age;
  private String email;
  public void modifyInfo() {
    ......
  }
}

成员变量以及方法前的访问修饰符用符号规则

  1. “+”表示 public；
  2. “-”表示 private；
  3. “#”表示 protected；
  4. 不带符号表示 default。

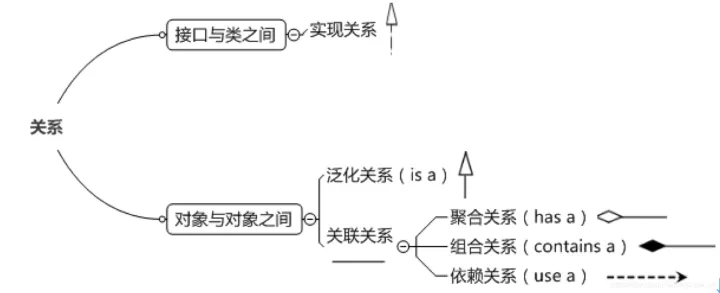

在UML类图中，一共有六大关系：

  1. 泛化(Generalization)
  2. 实现(Realization)
  3. 关联(Association)
  4. 聚合(Aggregation)
  5. 组合(Composition)
  6. 依赖(Dependency)

指向，根据可见关系，主动者指向被动者，即类指向接口。

  • 依赖，Dependency，
    • 是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。
    • 在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。
    • 在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。
    • 例如人类生存依赖于大米和矿泉水。
  • 关联，Association，
    • 是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系。
    • 关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。
  • 一般关联，
    • 关联可以是双向的，也可以是单向的。
    • 在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。
    • 在代码中通常将一个类的对象作为另一个类的成员变量来实现关联关系。Select A from B where C。
    • 例如丈夫和妻子。
  • 聚集，aggregation，
    • 是关联关系的一种，是强关联关系，是整体和部分之间的关系，是 has-a 的关系。
    • 用带空心菱形的实线来表示，菱形指向整体。
    • 例如电脑和鼠标。
  • 组合，Composition，
    • 也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 contains-a 关系。
    • 组合关系用带实心菱形的实线来表示，菱形指向整体。
    • 例如人和脑子，公司和部门。
  • 泛化，Generalization，
    • 对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。
    • 泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。
  • 实现，Realization，
    • 关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。
    • 实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。
